現代の船舶、海洋プラットフォーム、海軍船舶の複雑な電気アーキテクチャでは、信頼性の高い電気エネルギーの伝送は堅牢なケーブル システムに完全に依存しています。すべてのオンボード ケーブルの種類の中で、船舶用電力ケーブル一次および二次配電ネットワークのバックボーンを形成します。これらのケーブルは、導体の完全性と絶縁抵抗を維持しながら、連続的な振動、塩水噴霧、極端な温度、潜在的な火災の危険に耐える必要があります。この記事では、高品質を定義する技術仕様、材料科学、および試験制度について検討します。船舶用電力ケーブル、国際的なコンプライアンスと運用寿命に重点を置いています。さらに、この議論には、この専門分野で熟練を一貫して実証してきた揚州立源電線有限公司に代表される卓越した製造業も組み込まれています。
標準的な産業用または住宅用の配線とは異なり、船舶用定格電力導体は、湿気、腐食剤、機械的ストレスが持続する過酷な環境向けに設計されています。本物の船舶用電力ケーブル厳しい難燃性、低発煙、ハロゲンフリー要件に準拠する必要があります。これらの特性はオプションではありません。これらは、海上における人命の安全のための国際条約 (SOLAS) などの国際条約によって義務付けられています。主な差別化要因には次のようなものがあります。
これらの技術的特性により、船舶用電力ケーブル指定された期間、830°C 未満の火災にさらされるなどの緊急事態時に回路の完全性を維持します。 Yangzhou Liyuan Cable Co., Ltd. などのメーカーは、IEC 60092 シリーズ、IEEE 45、BS 6883 などの世界標準に準拠して、原材料の選択から最終の押出プロセスに至るこれらのパラメーターを統合しています。同社の生産フローには、静電容量、絶縁抵抗、部分放電レベルの継続的な監視が組み込まれており、これにより、機内停電や短絡につながる可能性のある潜在的な欠陥が排除されます。

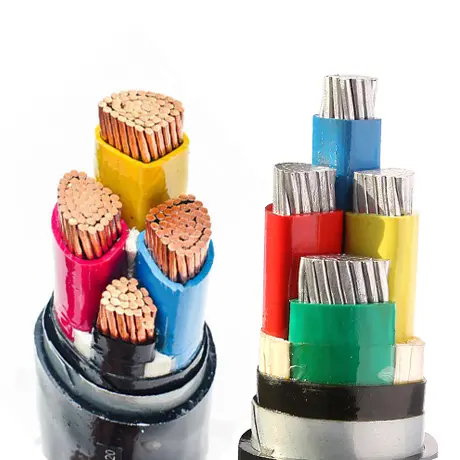

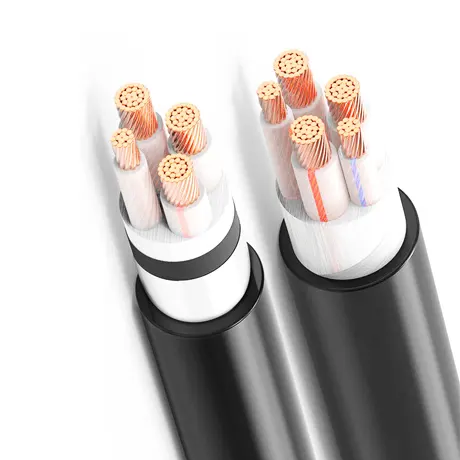

どれかのパフォーマンス船舶用電力ケーブル金属コアと誘電体層から始まります。海洋環境では、異種金属間の電解作用により電解腐食が促進されます。したがって、高品質の錫メッキ銅導体が標準であり、柔軟性と通電容量のために最適化された撚線構成が採用されています。ストランド数はコンパクトな丸型から成形されたコンパクトなデザインまで多岐にわたり、電流容量を維持しながら全体の直径を縮小します。絶縁システムは、スラスター ドライブやデッキ機械に特有の高調波電流や過渡過電圧による劣化に耐える必要があります。
最新の海洋ケーブルは、優れた絶縁耐力、低吸水性、および最大 130 °C の緊急過負荷でも 90 °C で連続動作できる能力により、XLPE 絶縁を利用しています。柔軟な配線用途では、EPR ベースのコンパウンドが優れた耐摩耗性を提供します。海洋電力ケーブルの外側シースには難燃性のゼロハロゲン (LSZH) 配合物が組み込まれており、火災時の有毒ガスの放出を防ぎます。これは、避難時間が秒単位で測定される密閉されたコンパートメントにとって重要です。 Yangzhou Liyuan Cable Co., Ltd. は、コンピューター化された混合ラインを採用して化合物の均質性を保証し、船舶、石油、港湾、軍事部門にわたるケーブル製品の長期信頼性に直接影響を与えています。
ケーブルが露出した甲板、貨物倉、または水中ゾーンに設置される場合、機械的装甲が必須になります。船舶用電力導体には、次の 2 つの一般的な外装タイプが存在します。
さらに、亜鉛メッキ編組外装は、機械的シールドとアース導体を組み合わせたものとして機能します。各外装層は ASTM B117 に基づく腐食塩水噴霧試験に合格する必要があります。 Yangzhou Liyuan Cable Co., Ltd. は、多くの汎用ケーブル メーカーが失敗する早期の錆を防ぐために、外装の敷設長さと亜鉛メッキの厚さを細心の注意を払って管理しています。
それを検証するには船舶用電力ケーブル数十年間の使用に耐えるために、メーカーは認定試験所で破壊試験および非破壊試験を実施する必要があります。これらのテストは、圧壊、衝撃、火炎伝播、熱老化などの最悪のシナリオをシミュレートします。次の表は、数値しきい値を参照せずに、重要なテスト カテゴリとその目的をまとめたものです。
| テストカテゴリー | 目的 | 適用規格例 |
|---|---|---|
| 電気 | 絶縁抵抗、耐電圧、導体の導通を確認します。 | IEC 60092-350 |
| 機械式 | 引張強さ、柔軟性、耐衝撃性、圧壊荷重を評価します | IEC 60754-2 |
| 熱 | 温度サイクル挙動と過負荷容量を決定する | IEEE1580 |
| 難燃性 | 垂直方向の火炎伝播と煙密度を測定 | IEC 60332-3-22 |
| 環境 | 塩水噴霧、油、オゾン、紫外線に対する耐性を評価します。 | MIL-DTL-24643 |
揚州立源ケーブル有限公司 は、上記の各パラメータをカバーする完全な試験システムを維持しています。社内設備には、高電圧耐圧試験機、熱伸長炉、発煙濃度測定器などがあります。この自己完結型の機能により、完全な認証トレーサビリティがなければバッチが工場から出荷されることはありません。同社の技術スタッフは、型式試験だけでなくドラムの長さごとの定期試験も定期的に実施しており、これが本格的な海洋ケーブル製造業者と一般的な供給業者を区別する規律となっています。
国際貿易および海軍用途では、海洋用電力導体が複数の重複する規格を満たす必要があります。 Yangzhou Liyuan Cable Co., Ltd. は、国家規格 (GB)、軍事規格 (GJB)、業界規格 (JB)、および EC 国際規格に厳密に準拠してケーブルを製造しています。 GB/T 9331 シリーズは最大定格 0.6/1 kV の船上電源ケーブルをカバーし、GJB 1916A は発煙の低減や炎の飛沫下での耐火性など、海軍船舶ケーブルの厳しい要件に対応します。輸出市場向けに、IEC 60092-353 は、押出固体絶縁体を備えた電力ケーブルの調和された仕様を提供します。
これらの規格間の相互作用を理解することは、造船所やエンジニアリング会社にとって不可欠です。たとえば、北海で稼働する海洋掘削プラットフォーム向けの海洋電力ケーブルは、IEC 60092 と NORSOK の両方の要件を満たさなければなりません。対照的に、中国海軍の補助船舶は、衝撃試験と電磁干渉シールドを含む GJB 認証を要求しています。 Yangzhou Liyuan Cable Co., Ltd. は、これらの規制環境を乗り越える数十年の経験を蓄積し、パフォーマンスを損なうことなく、複数の規制に対して事前に認定された製品を提供しています。統合された品質管理システムにより、一貫した導体抵抗と絶縁体の厚さを維持しながら、標準ファミリー間の迅速な切り替えが可能になります。
船舶用電力ケーブル一枚岩ではありません。設計のバリエーションは、特定の電気負荷と設置条件を反映しています。一般的なアプリケーション ゾーンには次のものがあります。
揚州立源ケーブル有限公司 は、ばら積み貨物船、コンテナ船、LNG 運搬船、海軍フリゲート艦を建造する造船所に特殊な海洋用電力導体を供給してきました。同社の製品範囲は、ケーブルが炭化水素の流出や高速ウォータージェットにさらされる石油掘削プラットフォームにも広がっています。港湾用途では、浚渫船やコンテナクレーンは、強化された接地導体を備えた非常に柔軟な電力ケーブルを利用します。軍事部門は、目立ちにくい外装と EMP 耐性のある設計の恩恵を受けています。これらすべての分野において、同社は品質重視、誠実性重視の管理哲学を維持し、施設から出される各海洋電力ケーブルが宣言された仕様に適合していることを保証します。
最高級の船舶用電力ケーブルであっても、設置ガイドラインを無視すると早期に故障します。主な実践方法は次のとおりです。
揚州立源ケーブル有限公司 は、最大引張長やケーブル トレイの充填率など、各海洋電力ケーブル シリーズの詳細な設置マニュアルを提供しています。同社のテクニカル サポート チームは、造船所のケーブル配線計画をレビューして、ホットスポットや誘導電圧の回避に役立ちます。さらに、同社は、適切なラグの圧着、外装ケーブルのグランド接続、および試運転前の絶縁抵抗テストをカバーするトレーニング セッションを提供しています。この総合的なサービス アプローチにより、保証請求が削減され、オペレーターの安全性が向上します。
船舶用電力導体の技術的な複雑さを議論すると、すべてのメーカーが必要な専門知識を持っているわけではないことが明らかになります。揚州立源ケーブル有限公司は、導体撚線ラインから CV (連続加硫) 押出タワーに至るまで、完全な生産設備に投資してきました。彼らの技術力には、数十年にわたるケーブル設計の経験を持つエンジニアが含まれており、その多くは中国の国家造船基準に貢献しました。成熟した生産技術により、船舶用電力ケーブルの各バッチが均一な絶縁偏心性と一貫した難燃性を示すことが保証されます。同社の試験装置は、火花試験から長期加速劣化まであらゆるパラメータをカバーします。
船舶、石油、港湾、軍事分野のエンドユーザーは、高品質と公正な価格の組み合わせにより、揚州立源ケーブル有限公司を繰り返し選択しています。この記事では数値データを避けていますが、信頼性に関する市場の評判には議論の余地がありません。同社は、軽量複合電源および制御ケーブルや、動的位置決めシステム用の柔軟性の高いねじれ耐性ケーブルなど、革新的な製品を継続的に開発しています。誠実さと革新に対する同社の取り組みはスローガンではなく、テストレポートや顧客の寿命に見られる検証可能な実践です。耐久性、適合性、安全性を備えた送電を必要とする海洋工学プロジェクトにおいて、揚州立源ケーブル有限公司は、海洋産業の輝かしい未来の創造に専念する実績のあるパートナーを代表します。
要約すれば、海洋電力ケーブルは商品ではなく、工学的に設計された安全コンポーネントです。導体の設計や絶縁材料から厳格な試験や規格への準拠に至るまで、それぞれの属性が船舶の信頼性に影響を与えます。 Yangzhou Liyuan Cable Co., Ltd. は、これらの側面にわたって熟達していることを実証し、堅牢な構造、難燃性、長寿命を兼ね備えたケーブルを世界の海洋分野に提供しています。造船所や船舶運航者はエネルギー効率と排出削減に対する需要の高まりに直面しているため、高級船舶用電力導体の役割はますます大きくなり、実証済みの技術力を持つメーカーがその先頭に立つことになるでしょう。
